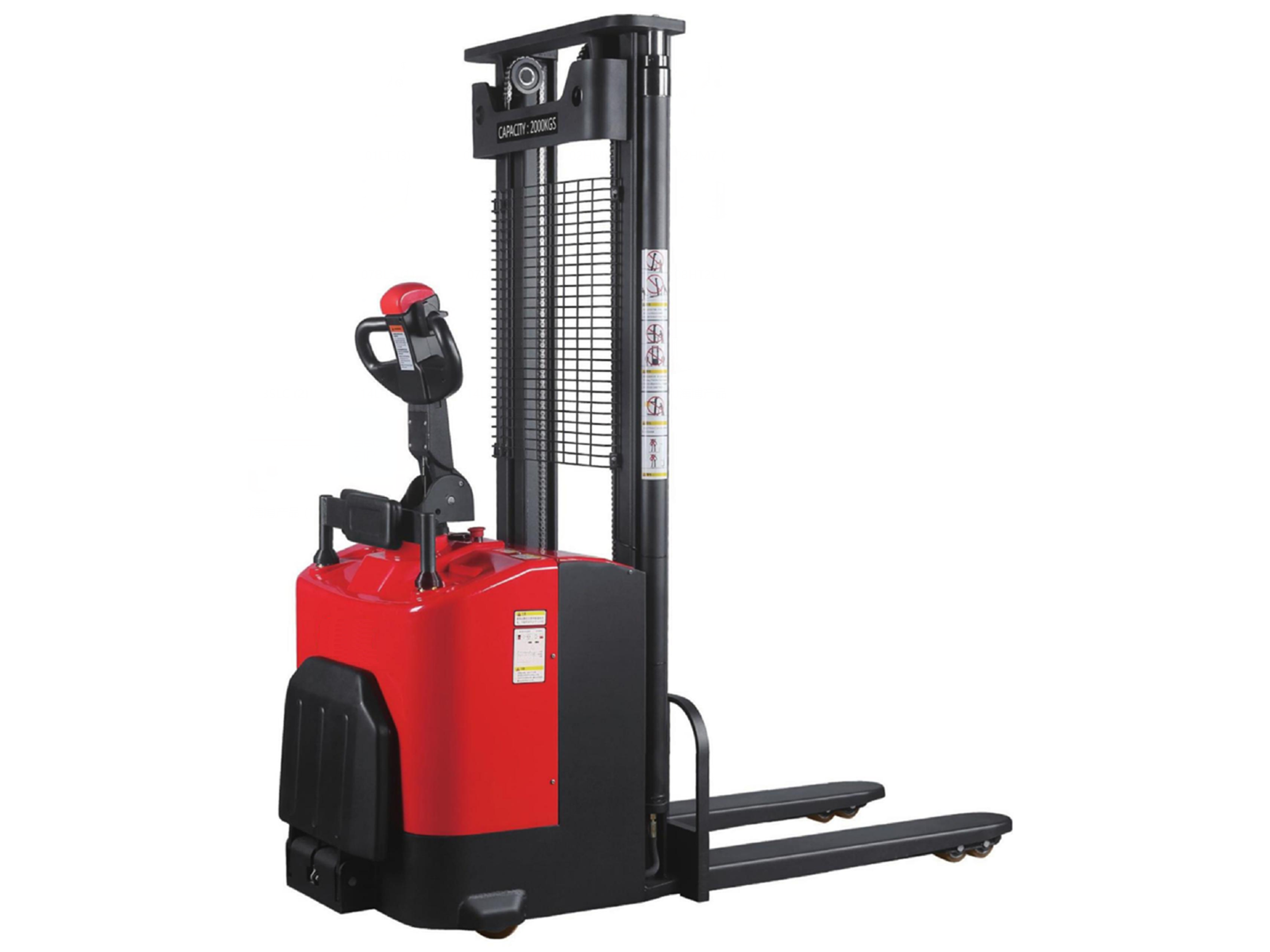

DYDZ-2型全电动液压堆高车
| 序号 | 项目 | 单位 | 内容 | |||||||||||||||||
| 特征 | 1.1 | 型号 | DY DZ-2 | |||||||||||||||||
| 1.2 | 驱动方式 | 电动 | ||||||||||||||||||
| 1.3 | 驾驶方式(手动 ,步行 ,站驾 、坐驾 、拣选) | 站驾 | ||||||||||||||||||
| 1.4 | 额定载荷 | Q (kg) | 1500/2000 | |||||||||||||||||
| 1.5 | 载荷中心距 | C (MM) | 500 | |||||||||||||||||
| 1.6 | 前悬距 | X (mm) | 854 | |||||||||||||||||
| 1.7 | 轮距 | Y (mm) | 1382 | |||||||||||||||||
| 重量 | 2.1 | 自重(带 电瓶) | kg | 850/950 | ||||||||||||||||
| 轮子底盘 | 3.1 | 轮子(橡胶轮 ,高弹性体 ,气轮胎 ,聚氨酯轮) | - | 聚氨酯轮 | ||||||||||||||||
| 3.2 | 轮子尺寸 ,前轮 | mm | φ 210×70/ φ 250×75 | |||||||||||||||||
| 3.3 | 轮子尺寸 ,后轮 | mm | φ 80×70 | |||||||||||||||||
| 3.4 | 附加轮(尺寸) | mm | φ 115×55 | |||||||||||||||||
| 3.5 | 轮 ,前后数量(X=驱动轮) | mm | 1X+2/4 | |||||||||||||||||
| 3.6 | 前轮轮距 | b₁o (mm) | 600 | |||||||||||||||||
| 3.7 | 后轮轮距 | b₁ (mm) | 525 | |||||||||||||||||
| 尺寸 | 4.4 | 起升高度 | h₃ (mm) | 1600/2000/2500/3000/3500 | ||||||||||||||||
| 4.9 | 操作手柄在驱动位置的最小/******高度 | H₁4(mm) | 1023/1382 | |||||||||||||||||
| 4.15 | 降低时高度 | H₁3(mm) | 90 | |||||||||||||||||
| 4.16 | 门架原始高度 | H (mm) | 1990/1740/1990/2240 | |||||||||||||||||
| 4.17 | 门架******高度 | H. (mm) | 1990/2950/3450/3950 | |||||||||||||||||
| 4.19 | 总体长度 | I ; (mm) | 2000 | |||||||||||||||||
| 4.20 | 叉面长度 | 12(mm) | 850 | |||||||||||||||||
| 4.21 | 车体宽度 | b. (mm) | 800 | |||||||||||||||||
| 4.22 | 货叉尺寸 | S/e/(mm) | 70×160×1150 | |||||||||||||||||
| 4.25 | 货叉外宽 | b5(mm) | 685 | |||||||||||||||||
| 4.32 | 轴距中心离地间隙 | m₂ (mm) | 30 | |||||||||||||||||
| 4.33 | 通道宽度 ,托盘800×1200(800跨货叉放置) | A (mm) | 2250 | |||||||||||||||||
| 4.34 | 通道宽度 ,托盘1000×1200(1000跨货叉放置) | As (mm) | 2200 | |||||||||||||||||
| 4.35 | 转弯半径 | W。(mm) | 1600 | |||||||||||||||||
| 性能数据 | 5.1 | 行驶速度 ,满载/空载 | Km/h | 4/4/5/5.2 | ||||||||||||||||
| 5.2 | 提升速度 ,满载/空载 | m/s | 0.08/0.10 | |||||||||||||||||
| 5.3 | 下降速度 ,满载/空载 | m/s | 0.12/0.10 | |||||||||||||||||
| 5.7 | 爬坡能力 ,满载/空载 | % | 4/10 | |||||||||||||||||
| 5.10 | 行车制动 | - | 电磁制动 | |||||||||||||||||
| 电动机 | 6.1 | 驱动电机功率 | Kw | 1.3/2.2 | ||||||||||||||||
| 6.2 | 提升电机功率 | Kw | 2.2/2.2 | |||||||||||||||||
| 6.4 | 蓄 电池 电压/额定容量 | V/Ah | 48/85/24/210 | |||||||||||||||||
| 6.5 | 蓄电池重量 | Kg | 100/200 | |||||||||||||||||
| 6.6 | 蓄 电池尺寸(长 × 宽× 高) | mm | 550×170×500/750×170×576 | |||||||||||||||||
| 8.4 | 驾驶员耳边噪音等级符合D IN12053 | dB (A) | 70 | |||||||||||||||||
·先进的立式交流驱动系统,电动机能得到更多的能量及更大的制动扭力,动力更强劲高 效、加速性能更好。
·驱动系统中间设浮动支架,确保车辆运行的稳定性,转弯时车身平稳、不倾斜。
·设置了弯道减速功能,转弯时车辆会自动减速,防止作业人员因车速过快而被甩出。
·标配高贷位限速装置,当门架从底部上升一段距后,行驶速度自动降低,提高作业安全。
·全系标配电子助力转向系统,助力反应非常敏锐,手柄操作舒适自如。
·CURTIS交流控制器为系统提供了无以伦比的灵活性和精确的速度控制。
·配置增压油缸,速度快、出力大,能耗低,防止重载时出现打滑现象。
